莱宝旋片真空泵维修D30C

莱宝的TRIVAC真空泵,如果正确使用并满足这些操作规程的要求,能够安全和有效地运转。用户有责任仔细阅读并严格遵守本节以及整个操作规程中介绍的所有安全措施的要求。只能在操作规程说明的条件下操作泵。只能由受过培训的人员对泵进行操作和维护。要向地方、州和国家的有关机构了解具体要求和规章。可向离用户最近的本公司办事处提出关于安全、操作和/或维护的更多问题。
在线下单

产品详情

  • 莱宝TRIVAC泵的驱动电机在联轴器壳体处直接通过法兰与泵相连。泵和电机轴直接通过挠性联轴节相连。泵模块的轴承点是强制润滑的滑动轴承。所有控制点及玻璃油位计和铭牌均布置在正面。所有接头均在泵侧。玻璃油位计配有棱镜以便更好地观察油位。泵模块由组件组成并通过销配合,便于拆卸和重新组装。模块易拆卸,无需专用工具。
  • 1 首次启动之前,必须为电机电路配备合适的电机保护开关。 请注意说明书中以及电机上相关信息。
  • 2 泵进气口不允许进入物体(螺丝、螺母、垫圈、金属丝等)。出于这个原因,总是使用作为标准配置提供的入口滤网。
  • 3 在产生研磨性或粘着性粉末及可冷凝蒸气的场合不要使用该泵,因为这些粘着的或高粘性沉积物会留存在泵内。当抽除非水蒸气之外的其它蒸气,请与我们的销售或服务部门联系来获得建议。
  • 4 该泵只适用于在参数规定的水蒸气允许处理能力范围内抽水蒸气。
  • 5 如果所抽物质超过泵的蒸气允许压强,采取措施以避免蒸汽在泵内压缩时凝结成液体。
  • 6 在抽可凝蒸气之前 TRIVAC B 应达到其工作温度,启动泵开气镇运行大约 30 分钟后可达到。在升温过程中,泵应与系统开,例如可关闭入口管道的截止阀。
  • 7 如果泵用于湿法工艺,我们建议在泵的上/下游分别安装液体分离器,以及使用气镇。
  • 8 排气管道应斜向下敷设,以防止冷凝液回流进泵。
  • 9 在任何情况下都必须避免颗粒和液体进入泵。
  • 10 在泵腔内的活性或腐蚀性物质,可能会损害泵油或使之改性。此外,这些物质可能与泵的材质(氟橡胶、灰铸铁、铝、钢、树脂、玻璃等)不相容。
  • 11 泵内不允许发生泵油的腐蚀、沉积和裂解。
  • 12 当使用气镇时,正常空气湿度不会明显影响泵的性能(泵水蒸气允许范围内)。
  • 13 当泵的气载量比较大时,强烈建议您选择使用排气过滤器或使用适当的排气管道。在这里,排气管道必须斜向下远离泵。
  • 14 如果是客户定制特种泵,请注意在随泵的补充表中所额外提供的信息。
  • 应用领域
  • TRIVAC-B 泵可抽气体和蒸汽,可排空容器或真空系统至中真空范围。标准型号泵不适合抽浓度大于大气中浓度的氧气,亦不适合于危险气体及侵蚀性或腐蚀性极强的介质。
  • 用户诉求: 异响、真空度达不到

对客户发回序列号为41001544283的真空泵拆解检查发现:

  • 一、拆解前检查:

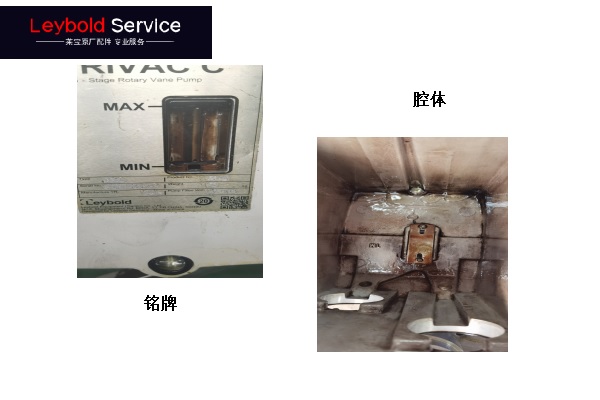

1.油箱油色发黑。

2.手动盘车可运行。

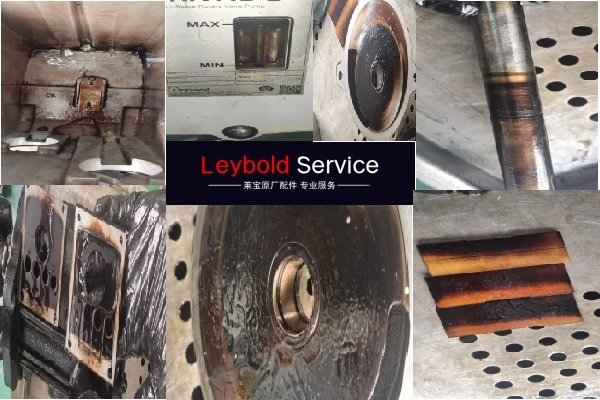

  • 二、拆解后检查
  •
    • 腔体油色发黑。
    • 油封磨损。
    • 前端盖磨损。
    • 后端盖磨损。
    • 低真空旋片损坏。
    • 高真空旋片损坏。
    • 中臂前后端面磨损。
    • 粗真空泵腔磨损严重。
    • 低真空泵腔磨损。
    • 中心轴磨损。
  • 三、维修意见:
    • 更换维修套件。
    • 更换泵油。
    • 更换转子轴。
    • 清理测试。
  • 四、需要更换的配件明细
  • 序号

    名称

    图号

    数量

    1

    莱宝维修套件

    EK99710582

    1套

    3

    LEYBOLD真空泵油

    L10805

    5L

    4

    中心轴

    E72000205

    1个

  • 总结:再好的设备也需要定期的保养和维护,才能够发挥其性能,使用原厂的莱宝真空泵油和原厂维修包配件,以及专业的授权维修才能保证维修后的品质。
