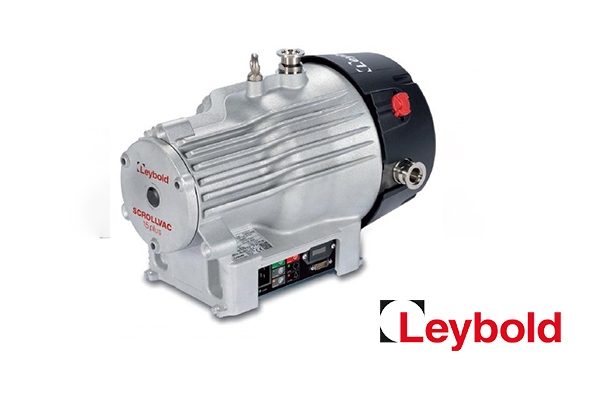

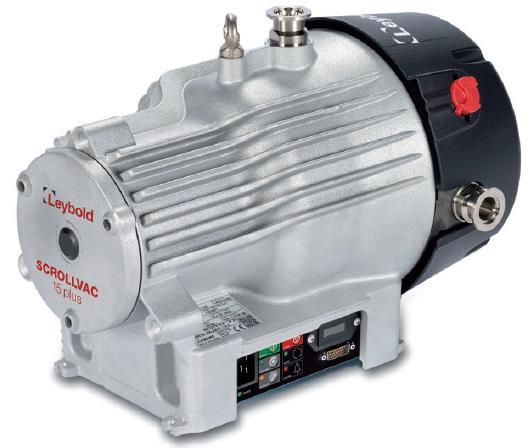

无油涡旋泵-SCROLLVAC PLUS系列
无油涡旋泵---SCROLLVAC PLUS系列
涡旋真空泵的工作腔是由一对型线共轭的涡旋盘付啮合安装组成。涡旋盘就是在盘面开有一个或几个渐开线螺旋槽的涡旋型盘状结构体。一个静涡旋盘与一个动涡旋盘相互交错组装在一起,动、静盘之间由防自转机构保证180°相位差,这样组成的一对涡旋盘副构成了无油涡旋真空泵的抽气机构。静涡旋盘与动涡旋盘彼此之间在几条直线(在横截面上是几个点)上接触形成几对月牙形封闭腔,动涡旋盘在曲轴的驱动下绕静涡旋盘的涡旋体中心运动,接触点沿涡旋曲面移动实现吸气、压缩与排气。曲轴每转一圈,就有一组新的月牙封闭腔形成,所以涡旋真空泵的吸气、压缩、排气循环在电机的带动下被连续重复,对被抽气体形成包容和强制输送。
